水力沖洗拍門

1. 用途

    水力沖洗拍門是一種安裝于雨水調蓄池或涵渠中對底部沉積物自動沖洗的裝置。

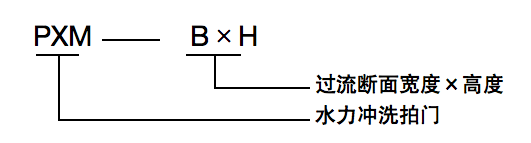

2. 型號說明

3.結構及工作原理

    3.1結構

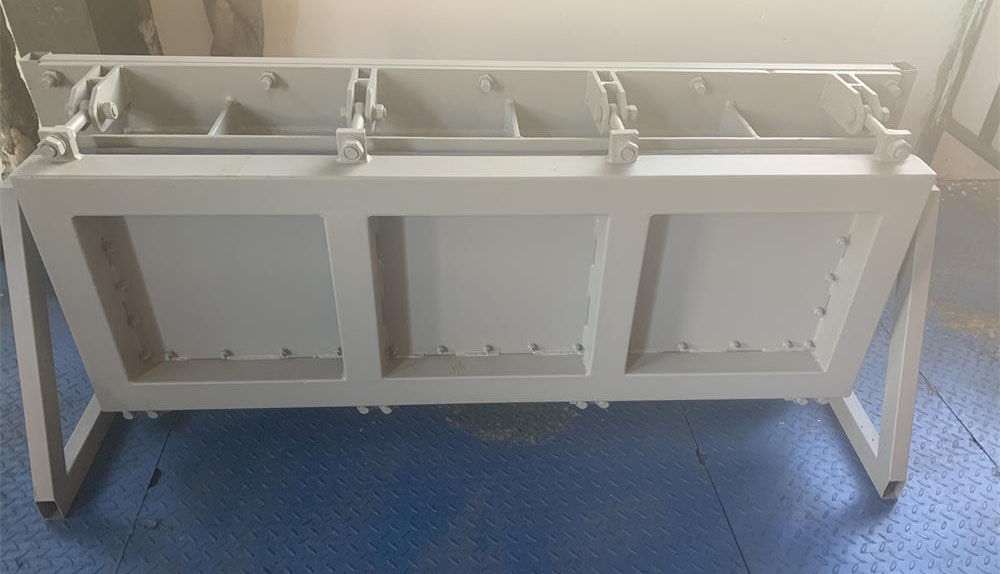

    水力沖洗拍門系統包括：拍門式沖洗門、控制系統、水泵提升裝置等。其中拍門式沖洗門主要由門板、基礎框架、密封條、液壓缸、旋轉軸、掛鉤等組成，其中密封條固定在基礎框上，門板與基礎框架鉸接在一起可以旋轉。掛鉤與旋轉軸焊接成一個整體，液壓缸通過驅動旋轉軸來控制門板開啟與閉合。

3.2 工作原理

    a、攔蓄過程。調蓄池蓄水時，拍門的蓄水室同時蓄水，此時拍門處于關閉狀態。現場監測到的數據（水質、水位等）可通過遠程控制PLC系統進行傳輸和分析。

    b、沖洗過程。當雨水調蓄池排空，池底需要清洗時，通過遠程PLC控制拍門的開啟。由于水壓作用，拍門瞬時開啟；也可對蓄水水位預先設定開啟值，當水位達到設定值時，通過自動程序或者PLC自控系統對水池底部或下游干渠進行自動沖洗。拍門開啟后，拍門蓄水室內的水在調蓄池底部形成強勁的席卷流，快速沖洗調蓄池底部或下游干渠。

    c、沖洗結束。當沖洗完成后，拍門回到開啟位置并通過油缸關閉，等待下一次沖洗過程。

4. 特點

    4.1 一次性沖洗效果好，安全性高。

    4.2 沖洗效率高，有效沖洗長度長。

    4.3 結構簡單，無噪聲，節省能源，保護環境。

    4.4 現場實時監控，PLC遠程控制。

    4.5 拍門蓄水室里的水可以來自蓄水池里的儲水，不需要單獨引入外界水源。

5.  安裝方式 （附壁式安裝）

    5.1 根據每個項目地基圖，澆筑拍門蓄水室，并按圖紙預留安裝位置。

    5.2 采用水泥砂漿二次調整安裝位置平整度，要求平整度范圍控制在2mm以內。

    5.3 復測土建工程的標高、蓄水池尺寸、蓄水室底部坡度、孔口尺寸、安裝尺寸、廊道坡度是否滿足設計的要求和符合安裝條件。

    5.4 將組裝完成的拍門式沖洗門放入預留的安裝位置處，用固定板將沖洗固定，沖洗門與地基之間縫隙用密封膠填滿，無滲漏。

    5.5 將液壓缸連接液壓站控制系統。
